Клиновой анкер
Основное назначение - крепление тяжелого оборудования к бетону, естественному камню, кирпичу. Сквозная установка. Анкер забивается молотком в предварительно просверленное отверстие в прикрепляемом материале и бетоне, а затем затягивается гайкой.

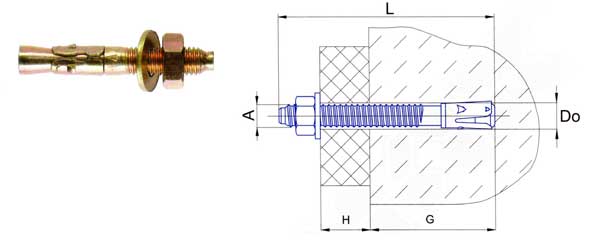

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение |
6х40 |
6х95 |
8х50 |
8х80 |
10х65 |
10х95 |
12х100 |
12х120 |
| А, резьба |
М6 |
М6 |
М8 |
М8 |
М10 |
М10 |
М12 |
М12 |
| L, длина анкера, мм |
40,0 |
95,0 |
50,0 |
105,0 |
65,0 |
95,0 |
100,0 |
120,0 |
| Н, макс. толщина прикрепляемого материала, мм |
5,0 |
55,0 |
10,0 |
65,0 |
20,0 |
50,0 |
45,0 |
65,0 |
| Do, диаметр отверстия под анкер, мм |
6,0 |
6,0 |
8,0 |
8,0 |
10,0 |
10,0 |
12,0 |
12,0 |
| G, глубина анкеровки, мм |
35,0 |
35,0 |
40,0 |
40,0 |
45,0 |
45,0 |
55,0 |
55,0 |
| Мин. вырывающая сила, кН (бетон В25) |
1,40 |
3,20 |
1,60 |
3,30 |
4,00 |
5,00 |
6,00 |
6,00 |
| Номинальный вес 1000 шт., кг |
10,12 |
19,32 |
22,38 |
39,32 |
46,00 |
60,16 |
93,85 |
107,80 |
| Обозначение |
12х150 |
16х105 |
16х140 |
16x180 |
16х200 |
16х220 |
20х125 |
20х160 |
| А, резьба |
М12 |
М16 |
М16 |
М16 |
М16 |
М16 |
М20 |
М20 |
| L, длина анкера, мм |
150,0 |
105,0 |
140,0 |
180,0 |
200,0 |
220,0 |
125,0 |
160,0 |
| Н, макс. толщина прикрепляемого материала, мм |
95,0 |
45,0 |
80,0 |
120,0 |
140,0 |
160,0 |
50,0 |
85,0 |
| Do, диаметр отверстия под анкер, мм |
12,0 |
16,0 |
16,0 |
16,0 |
16,0 |
16,0 |
20,0 |
20,0 |
| G, глубина анкеровки, мм |
55,0 |
60,0 |
60,0 |
60,0 |
60,0 |
60,0 |
75,0 |
75,0 |
| Мин. вырывающая сила, кН (бетон В25) |
7,50 |
9,40 |
9,40 |
- |
9,40 |
12,30 |
12,30 |
12,30 |
| Номинальный вес 1000 шт., кг |
128,95 |
202,00 |
224,50 |
- |
353,80 |
340,25 |
336,00 |
402,50 |
|
|
|
