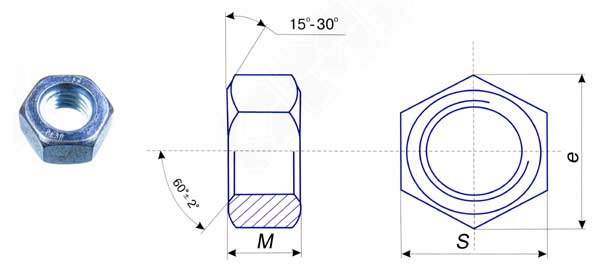

Гайка шестигранная
DIN-EN-ISO 4032 (старый стандарт DIN 934)
Основное назначение - крепление и соединение узлов и деталей совместно с болтами, винтами и другими крепежными элементами в машиностроении и строительстве.
Резьба: метрическая, нормальная, класс точности - средний (6g)
Материал: сталь С1035; Класс прочности: 8.8
Покрытие: оцинкованная
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М20 |
М24 |
| Шаг резьбы, мм |
0,7 |
0,8 |
1,0 |
1,3 |
1,5 |
1,8 |
2,0 |
2,0 |
2,5 |
3,0 |
| е, мм |
6,01 |
8,79 |
11,05 |
14,38 |
18,90 |
21,10 |
24,40 |
26,75 |
32,95 |
39,55 |
| М, мм |
3,2 |
4,0 |
5,0 |
6,5 |
8,0 |
10,0 |
11,0 |
13,0 |
16,0 |
19,0 |
| S, мм |
6,78-7,00 |
7,78-8,00 |
9,78-10,00 |
12,73-13,00 |
16,73-17,00 |
18,67- 19,00 |
21,67-22,00 |
23,67-24,00 |
29,16-30,00 |
35,00-36,00 |
| Номин. вес в 1000 шт., кг |
0,72 |
1,00 |
2,19 |
4,59 |
10,60 |
14,88 |
22,52 |
28,99 |
56,31 |
100,00 |
