Гайка шестигранная с фланцем

DIN-EN 1661 (старый стандарт DIN 6923)



Основное назначение - крепление и соединение узлов и деталей совместно с винтами и другими крепежными элементами в машиностроении, строительстве. Применяется там, где необходимо иметь небольшие давления на поверхность. Позволяет быстро и качественно производить монтаж.



Резьба: метрическая, нормальная, класс точности - средний (6g)

Материал: сталь С1035; Класс прочности: 8,8

Покрытие: оцинкованная

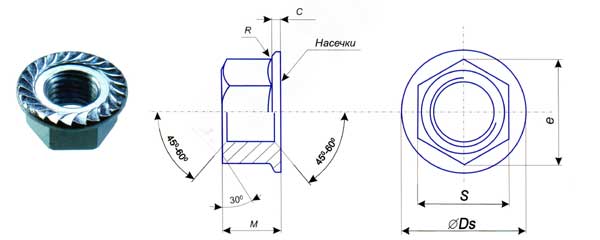

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение  М5 М6 М8 М10 М12 М14 М16
С, мм 1,00 1,10 1,20 1,50 1,80 2,10 2,40
R, мм 0,30 0,36 0,48 0,60 0,72 0,88 0,96
Ds, мм 11,80 14,20 17,90 21,80 26,00 29,90 34,50
М, мм 8,79 11,05 14,38 18,90 21,10 24,40 26,75
e, мм 4,70-5,00 5,70-6,00 7,60-8,00 9,60-10,00 11,60-12,00 13,30-14,00 15,30-16,00
S, мм 7,78-8,00 9,78-10,00 12,73-13,00 16,73-17,00 18,67-19,00 21,67-22,00 23,67-24,00
Номин. вес 1000 шт., кг 1,79 3,21 7,14 11,90 20,00 35,71 40,32

×
