Винт с полукруглой головкой применяется в трудно доступных местах с минимальным доступом для монтажа. Широкая полукруглая головка позволяет лучше прижать скрепляемые части.



Головка: полукруглая, шлиц KOMBI

Резьба: метрическая, нормальная, класс точности - средний (6g)

Материал: сталь С1008

Покрытие: оцинкованный

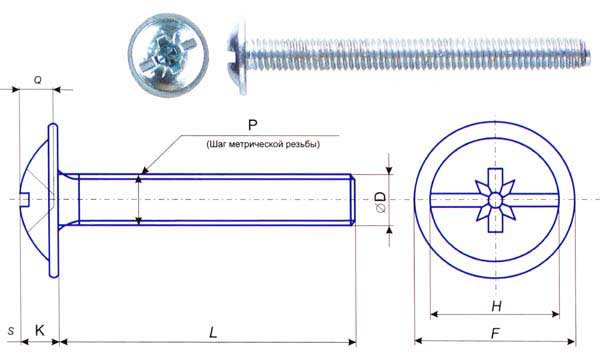

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение	М4х20	М4х22	М4х25	М4х30	М4х35	М4х40
L, длина винта, мм	20	22	25	30	35	40
Р, шаг резьбы, мм	0,7	0,7	0,7	0,7	0,7	0,7
Н, диаметр головки, мм	7,60-8,00	7,60-8,00	7,60-8,00	7,60-8,00	7,60-8,00	7,60-8,00
F, диаметр бурта, мм	9,30-9,80	9,30-9,80	9,30-9,80	9,30-9,80	9,30-9,80	9,30-9,80
Q, глубина шпица, мм	1,70-2,30	1,70-2,30	1,70-2,30	1,70-2,30	1,70-2,30	1,70-2,30
S, высота головки, мм	2,24-2,59	2,24-2,59	2,24-2,59	2,24-2,59	2,24-2,59	2,24-2,59
К, толщина бурта, мм	0,60-0,90	0,60-0,90	0,60-0,90	0,60-0,90	0,60-0,90	0,60-0,90
Номин. вес 1000 шт., кг	2,16	2,31	2,60	2,92	3,37	3,62
