Головка: шестигранная с буртом, под ключ 8 мм

Резьба: редкая; Наконечник: уменьшенное сверло

Покрытие: белый цинк, дополнительная окраска в цвета RAL



Материал: сталь С1022

Твердость сердцевины: 240-425 HV; Твердость поверхности: min 560 HV

Макс.усилие на скручивание: 65 кг/см (6,5 Нм)

Макс.толщина просверливаемого материала: 3 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

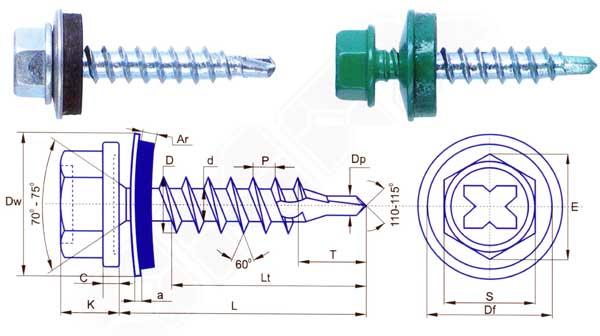

Обозначение	4,8х29	4,8х35	4,8х38	4,8х51	4,8х60	4,8х65	4,8х70	4,8х80
Допуск L, мм	1,00	1,25	1,25	1,25	1,50	1,50	1,50	1,50
Е, мм	8,70	8,70	8,70	8,70	8,70	8,70	8,70	8,70
S, мм	7,70-7,82	7,70-7,82	7,70-7,82	7,70-7,82	7,70-7,82	7,70-7,82	7,70-7,82	7,70-7,82
Df, мм	10,50	10,50	10,50	10,50	10,50	10,50	10,50	10,50
С, мм	0,85-0,95	0,85-0,95	0,85-0,95	0,85-0,95	0,85-0,95	0,85-0,95	0,85-0,95	0,85-0,95
К, мм	4,85-5,15	4,85-5,15	4,85-5,15	4,85-5,15	4,85-5,15	4,85-5,15	4,85-5,15	4,85-5,15
D, мм	4,75-4,93	4,75-4,93	4,75-4,93	4,75-4,93	4,75-4,93	4,75-4,93	4,75-4,93	4,75-4.93
d, мм	3,20-3,38	3,20-3,38	3,20-3,38	3,20-3,38	3,20-3,38	3,20-3,38	3,20-3,38	3,20-3,38
P, мм	2,12	2,12	2,12	2,12	2,12	2,12	2,12	2,12
T, мм	4,00-5,00	4,00-5,00	4,00-5,00	4,00-5,00	4,00-5,00	4,00-5,00	4,00-5,00	4,00-5,00
Dp, мм	2,70-2,85	2,70-2,85	2,70-2,85	2,70-2,85	2,70-2,85	2,70-2,85	2,70-2,85	2,70-2,85
Lt, мм	полная	полная	полная	44,0-46,0	54,0-56,0	56,0-58,0	59,0-61,0	69,0-71,0
Номин. вес 1000 шт., кг	5,16	5,67	5,92	6,99	7,78	8,2	8,62	9,46
