Кровельный саморез по металлу с шайбой
DIN-EN-ISO 15480 (старый - DIN 7504-K)
Головка: шестигранная с буртом, под ключ 8 (D=5,5) или 10 (D=6,3) мм
Резьба: частая; Наконечник: усиленное сверло
Покрытие: белый цинк, дополнительная окраска в цвета RAL
Материал: сталь С1022
Твердость сердцевины: 270-425 HV; Твердость поверхности: min 560 HV

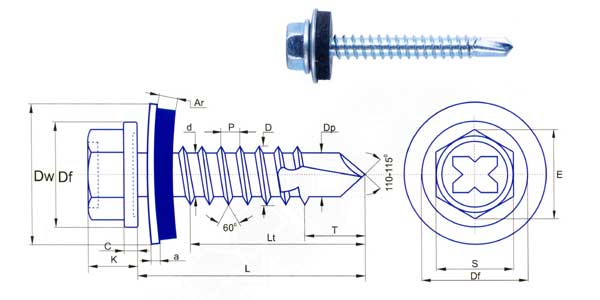

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение |
5,5х(19-76) |
6,3х(19-150) |
| Е, мм |
8,70 |
10,60-11,00 |
| S, мм |
7,70-7,82 |
9,78-10,00 |
| Df, мм |
10,50 |
12,5-13,15 |
| С, мм |
1,00-1,20 |
1,00-1,40 |
| К, мм |
5,15,5,45 |
6,15-6,45 |
| D, мм |
5,28-5,46 |
6,03-6,25 |
| d, мм |
4,08-4,17 |
4,80 |
| P, мм |
1,81 |
1,81 |
| T, мм |
8,00 |
8,00-8,70 |
| Dp, мм |
4,50-4,80 |
5,40-5,80 |
| Ar, мм |
2,40-2,80 |
2,40-2,80 |
| a, мм |
0,7-0,9 |
0,7-0,9 |
| Dw, мм |
16,00 |
19,00 |
| Обозначение, мм |
Допуск L, +- мм |
Номин. вес 1000 шт., кг |
Lt, мм |
| 5,5x19 |
1,00 |
5,14 |
полная |
| 5,5x25 |
1,00 |
5,81 |
полная |
| 5,5x32 |
1,25 |
6,57 |
полная |
| 5,5x38 |
1,25 |
7,30 |
полная |
| 5,5x51 |
1,25 |
8,88 |
полная |
| 5,5x76 |
1,50 |
11,94 |
60-62 |
| 6,3x19 |
1,00 |
7,94 |
полная |
| 6,3x25 |
1,00 |
8,78 |
полная |
| 6,3x32 |
1,25 |
10,60 |
полная |
| 6,3x38 |
1,25 |
11,80 |
полная |
| 6,3x51 |
1,25 |
12,88 |
полная |
| 6,3x60 |
1,25 |
15,60 |
полная |
| 6,3x70 |
1,25 |
16,00 |
полная |
| 6,3x80 |
1,50 |
17,84 |
60-62 |
| 6,3x90 |
1,50 |
19,43 |
60-62 |
| 6,3x100 |
1,50 |
21,09 |
77-79 |
| 6,3x130 |
1,50 |
25,80 |
77-79 |
| 6,3x150 |
1,50 |
29,30 |
77-79 |
|
|
|
