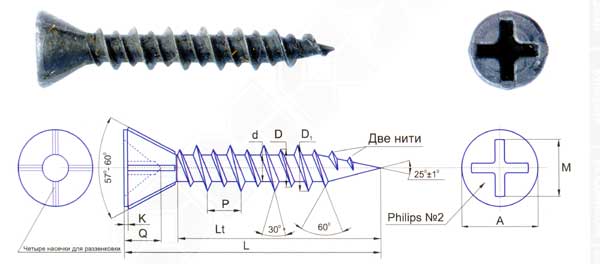

Саморез для крепления гипсоволоконных плит
Головка: потайная с насечками для раззенковки, шлиц Philips No2, M = 4,5-5,1
Резьба: двухзаходная (две нити), высокая и низкая
Наконечник: острый, Покрытие: фосфатированный
Длина резьбы: Lt – полная, Минимальный разрушающий момент: 3,0 Нм
Твердость сердцевины: 240-425 HV, Твердость поверхности: min 550 HV
Материал: сталь: С1022
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Обозначение
|
3,9 х 19
|
3,9 х 25
|
3,9 х 30
|
3,9 х 35
|
3,9x45
|
|
L, мм
|
18,50-19,50
|
24,50-25,50
|
29,00-31,00
|
34,00-36,00
|
44,00-46,00
|
|
d, мм
|
2,3-2,6
|
2,3-2,6
|
2,3-2,6
|
2,3-2,6
|
2,3-2,6
|
|
D, мм
|
2,9-3,3
|
2,9-3,3
|
2,9-3,3
|
2,9-3,3
|
2,9-3,3
|
|
D1, мм
|
3,76-4,01
|
3,76-4,01
|
3,76-4,01
|
3,76-4,01
|
3,76-4,01
|
|
К, мм
|
0,5-0,7
|
0,5-0,7
|
0,5-0,7
|
0,5-0,7
|
0,5-0,7
|
|
Q, мм
|
2,6-3,1
|
2,6-3,1
|
2,6-3,1
|
2,6-3,1
|
2,6-3,1
|
|
Р, мм
|
2,70-2,82
|
2,70-2,82
|
2,70-2,82
|
2,70-2,82
|
2,70-2,82
|
|
А, мм
|
6,6-7,0
|
6,6-7,0
|
6,6-7,0
|
6,6-7,0
|
6,6-7,0
|
|
Номинальный вес 1000 шт., кг
|
1,04
|
1,31
|
1,53
|
1,76
|
2,21
|
|
|
|
