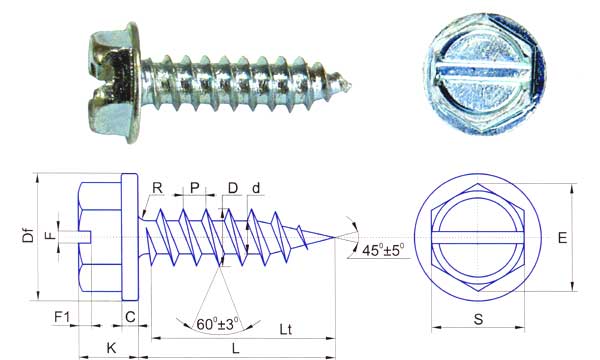

Саморез с шестигранной головкой до 0,9 мм
Головка: шестигранная с буртом, прямой шлиц
Резьба: частая; Наконечник: острый; Покрытие: белый цинк
Длина резьбы: Lt – полная; Минимальный разрушающий момент: 6,63 Нм
Материал: сталь С1022
Твердость сердцевины: 240-450 HV; Твердость поверхности: 450-750 HV
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначения |
4,8х13 |
4,8х14 |
4,8х19 |
4,8х25 |
4,8х38 |
4,8х51 |
| L, мм |
12,85-13,15 |
13,85-14,15 |
17,95-20,05 |
23,95-26,05 |
36,95-39,05 |
49,95-52,05 |
| P, мм |
1,44-1,76 |
1,44-1,76 |
1,44-1,76 |
1,44-1,76 |
1,44-1,76 |
1,44-1,76 |
| D, мм |
4,62-4,8 |
4,62-4,8 |
4,62-4,8 |
4,62-4,8 |
4,62-4,8 |
4,62-4,80 |
| d, мм |
3,45-3,58 |
3,45-3,58 |
3,45-3,58 |
3,45-3,58 |
3,45-3,58 |
3,45-3,58 |
| Df, мм |
9,8-10,5 |
9,8-10,5 |
9,8-10,5 |
9,8-10,5 |
9,8-10,5 |
9,8-10,5 |
| K, мм |
3,85-4,3 |
3,85-4,3 |
3,85-4,3 |
3,85-4,3 |
3,85-4,3 |
3,85-4,3 |
| F, мм |
1,27-1,52 |
1,27-1,52 |
1,27-1,52 |
1,27-1,52 |
1,27-1,52 |
1,27-1,52 |
| F1, мм |
1,45-2,03 |
1,45-2,03 |
1,45-2,03 |
1,45-2,03 |
1,45-2,03 |
1,45-2,03 |
| S, мм |
7,75-7,92 |
7,75-7,92 |
7,75-7,92 |
7,75-7,92 |
7,75-7,92 |
7,75-7,92 |
| E, мм |
8,71-8,83 |
8,71-8,83 |
8,71-8,83 |
8,71-8,83 |
8,71-8,83 |
8,71-8,83 |
| C, мм |
0,48-0,79 |
0,48-0,79 |
0,48-0,79 |
0,48-0,79 |
0,48-0,79 |
0,48-0,79 |
| R, мм |
0,7 |
0,7 |
0,7 |
0,7 |
0,7 |
0,7 |
| Номин. вес 1000 шт., кг |
2,36
|
2,49
|
2,91
|
3,35
|
4,62
|
5,80
|
|
|
|
