Саморез со сверлом для соединения металлических профилей
Стандарт DIN-EN-ISO 15480 (старый - DIN 7504-K)
Головка: шестигранная с буртом, под ключ 8 (4,8х и 5,5х) или 10 (6,3х) мм
Резьба: частая; Наконечник: усиленное сверло; Покрытие: белый цинк
Материал: сталь С1022
Твердость сердцевины: 270-425 HV; Твердость поверхности: min 560 HV
Максимальная толщина просверливаемого материала:
4,8 = 4,1 мм; 5,5 = 5,3 мм; 6,3 = 6,5 мм
Максимальное усилие на скручивание:
4,8 = 67 кг/см (6,7 Нм); 5,5 = 102 кг/см (10,2 Нм); 6,3 = 143 кг/см (14,3 Нм)

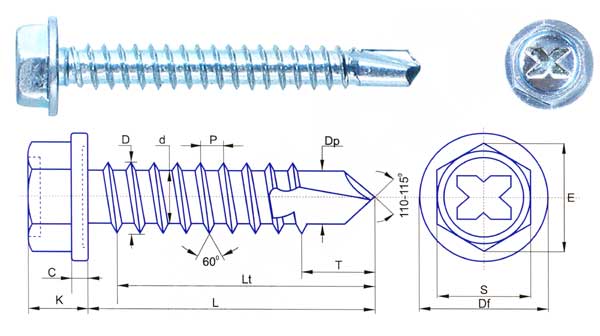

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначениe | 4,8х(16-38) | 5,5х(19-76) | 6,3х(19-150) |
| Е, мм | 8,70 | 8,70 | 10,60-11,00 |
| S, мм | 7,70-7,82 | 7,70-7,82 | 9,78-10,00 |
| Df, мм | 9,80-10,50 | 10,5 | 12,5-13,15 |
| С, мм | 0,95-1,2 | 1,00-1,2 | 1,00-1,4 |
| К, мм | 4,15-4,45 | 5,15,5,45 | 6,15-6,45 |
| D, мм | 4,62-4,80 | 5,28-5,46 | 6,03-6,25 |
| d, мм | 3,50-3,58 | 4,08-4,17 | 4,8 |
| P, мм | 1,60 | 1,81 | 1,81 |
| T, мм | 6,00-6,75 | 8,00 | 8,00-8,70 |
| Dp, мм | 3,90-4,10 | 4,50-4,80 | 5,40-5,80 |
| Обозначение, мм | Допуск L, мм | Номин. вес 1000 шт., кг | Lt, мм |
| 4,8x16 | 1,00 | 2,64 | полная |
| 4,8x19 | 1,00 | 2,94 | полная |
| 4,8x25 | 1,00 | 3,45 | полная |
| 4,8x32 | 1,25 | 4,06 | полная |
| 4,8x38 | 1,25 | 4,65 | полная |
| 5,5x19 | 1,00 | 3,64 | полная |
| 5,5x25 | 1,00 | 4,31 | полная |
| 5,5x32 | 1,25 | 5,07 | полная |
| 5,5x38 | 1,25 | 5,8 | полная |
| 5,5x51 | 1,25 | 7,38 | полная |
| 5,5x76 | 1,50 | 10,44 | полная |
| 6,3х19 | 1,00 | 5,84 | полная |
| 6,3х25 | 1,00 | 6,68 | полная |
| 6,3х32 | 1,25 | 8,50 | полная |
| 6,3х38 | 1,25 | 9,70 | полная |
| 6,3х51 | 1,25 | 10,78 | полная |
| 6,3х60 | 1,25 | 13,50 | полная |
| 6,3х70 | 1,25 | 13,90 | полная |
| 6,3х80 | 1,50 | 15,74 | 60-62 |
| 6,3х90 | 1,50 | 17,33 | 60-62 |
| 6,3х100 | 1,50 | 18,99 | 77-79 |
| 6,3х130 | 1,50 | 23,70 | 77-79 |
| 6,3х150 | 1,50 | 27,2 | 77-79 |
