Шуруп для дерева универсальный
Головка: потайная, шлиц Pozi;
Резьба: полная/не полная; Наконечник: острый; Покрытие: белый или желтый цинк
Материал: сталь С1022
Минимальный разрушающий момент: 1,5-10,8 Нм
Твердость сердцевины: 320-450 HV; Твердость поверхности: min 550 HV

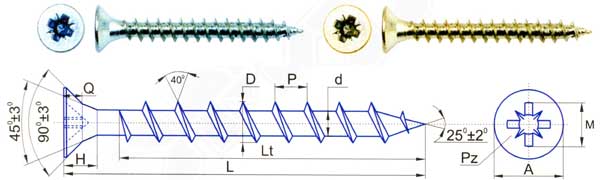

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение |
3,0 (12-40) |
3,5 (12-50) |
4,0 (12-70) |
4,5 (16-80) |
5,0 (20-120) |
6,0 (40-200) |
| А, мм |
5,65-6,00 |
6,60-7,00 |
7,60-8,00 |
8,60-9,00 |
9,60-10,00 |
11,50-12,00 |
| Н, мм |
2,80-3,15 |
3,00-3,60 |
3,80-4,15 |
4,40-4,74 |
5,00-5,30 |
5,90-6,05 |
| D, мм |
2,78-3,05 |
3,25-3,50 |
3,75-4,05 |
4,30-4,55 |
4,75-5,05 |
5,80-6,05 |
| d, мм |
1,60-1,93 |
2,00-2,30 |
2,40-2,50 |
2,60-2,80 |
2,80-3,10 |
3,60-4,00 |
| Р, мм |
1,35 |
1,60 |
1,80 |
2,00 |
2,20 |
2,60 |
| Q, мм |
1,60-2,10 |
1,76-2,16 |
2,05-2,50 |
2,45-3,00 |
2,85-3,40 |
3,00-3,55 |
| М, мм |
3,00 |
4,00 |
4,40 |
4,80 |
5,30 |
6,30 |
| Шлиц |
Pz1 |
Pz2 |
Pz2 |
Pz2 |
Pz2 |
Pz3 |
| Мин. разруш. момент, Нм |
1,50 |
2,00 |
3,00 |
4,30 |
6,20 |
10,80 |
| L допуск, мм |
0,75-1,2 |
0,75-1,2 |
0,75-1,45 |
0,85-1,45 |
1,0-1,7 |
1,2-1,9 |
ДЛИНА РЕЗЬБЫ В ЗАВИСИМОСТИ ОТ ДЛИНЫ САМОРЕЗА
| При L, мм |
<80 |
80 |
90 |
100 |
>100 |
| Lt, мм |
полная |
60 |
60 |
60 |
70 |
Номинальный вес 1000 шт., кг
| Номин. диаметр, мм |
3,00 |
3,50 |
4,00 |
4,50 |
5,00 |
6,00 |
| Длина 12 мм |
0,40 |
0,59 |
0,82 |
|
|
|
| Длина 16 мм |
0,54 |
0,74 |
0,98 |
1,32 |
|
|
| Длина 20 мм |
0,66 |
0,88 |
1,28 |
1,52 |
1,96 |
|
| Длина 25 мм |
0,80 |
1,11 |
1,46 |
1,70 |
2,43 |
|
| Длина 30 мм |
0,95 |
1,27 |
1,62 |
2,08 |
2,80 |
|
| Длина 35 мм |
1,10 |
1,47 |
1,90 |
2.46 |
3,10 |
|
| Длина 40 мм |
1,24 |
1,63 |
2,30 |
2,84 |
3,73 |
5,60 |
| Длина 45 мм |
|
1,85 |
2,34 |
3,09 |
3,78 |
6,12 |
| Длина 50 мм |
|
2,04 |
2,60 |
3,42 |
4,23 |
6,69 |
| Длина 60 мм |
|
|
3,13 |
4,03 |
5,04 |
7,30 |
| Длина 70 мм |
|
|
3,58 |
4,58 |
5,79 |
8,53 |
| Длина 80 мм |
|
|
|
5,20 |
6,50 |
9,75 |
| Длина 90 мм |
|
|
|
|
7,55 |
11,04 |
| Длина 100 мм |
|
|
|
|
8,13 |
11,73 |
| Длина 120 мм |
|
|
|
|
9,67 |
13,86 |
| Длина 140 мм |
|
|
|
|
|
16,77 |
| Длина 160 мм |
|
|
|
|
|
19,01 |
| Длина 180 мм |
|
|
|
|
|
21,25 |
| Длина 200 мм |
|
|
|
|
|
23,49 |
|
|
|
