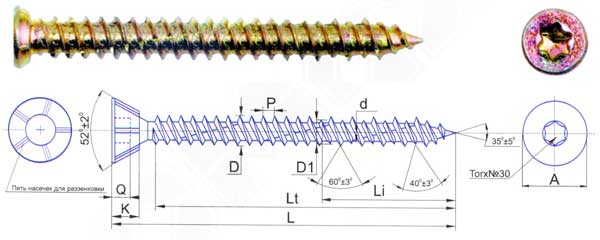

Шуруп по бетону для крепления оконных рам и дверных блоков
Головка: потайная с насечками для раззенковки, шлиц Torx Nо30
Резьба: переменная (высокая и низкая) на Li;
Наконечник: острый; Покрытие: желтый цинк
Длина резьбы: Lt – полная; Максимальный крутящий момент затяжки: 25,00 Нм
Материал: сталь С1022
Твердость сердцевины: 320-410 HV; Твердость поверхности: 450-750 HV
Мин. вырывающая сила (бетон В25): 2,50 кН
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение |
7,5x72 |
7,5x92 |
7,5x112 |
7,5x132 |
7,5x152 |
7,5x182 |
7,5x202 |
| D, мм |
7,35-7,65 |
7,35-7,65 |
7,35-7,65 |
7,35-7,65 |
7,35-7,65 |
7,35-7,65 |
7,35-7,65 |
| D1, мм |
6,30-6,70 |
6,30-6,70 |
6,30-6,70 |
6,30-6,70 |
6,30-6,70 |
6,30-6,70 |
6,30-6,70 |
| d, мм |
5,15-5,45 |
5,15-5,45 |
5,15-5,45 |
5,15-5,45 |
5,15-5,45 |
5,15-5,45 |
5,15-5,45 |
| Р, мм |
2,55-2,75 |
2,55-2,75 |
2,55-2,75 |
2,55-2,75 |
2,55-2,75 |
2,55-2,75 |
2,55-2,75 |
| А, мм |
10,82-11,8 |
10,82-11,8 |
10,82-11,8 |
10,82-11,8 |
10,82-11,8 |
10,82-11,8 |
10,82-11,8 |
| К, мм |
3,30-3,40 |
3,30-3,40 |
3,30-3,40 |
3,30-3,40 |
3,30-3,40 |
3,30-3,40 |
3,30-3,40 |
| Q, мм |
2,50-2,80 |
2,50-2,80 |
2,50-2,80 |
2,50-2,80 |
2,50-2,80 |
2,50-2,80 |
2,50-2,80 |
| L, мм |
70-74 |
90-94 |
110-114 |
130-134 |
150-154 |
180-184 |
200-204 |
| Li, мм |
28-35 |
28-35 |
28-35 |
28-35 |
28-35 |
28-35 |
28-35 |
| Номин. вес 1000 шт., кг |
14,00 |
18,00 |
22,00 |
26,30 |
30,30 |
36,20 |
36,20 |
|
|
|
